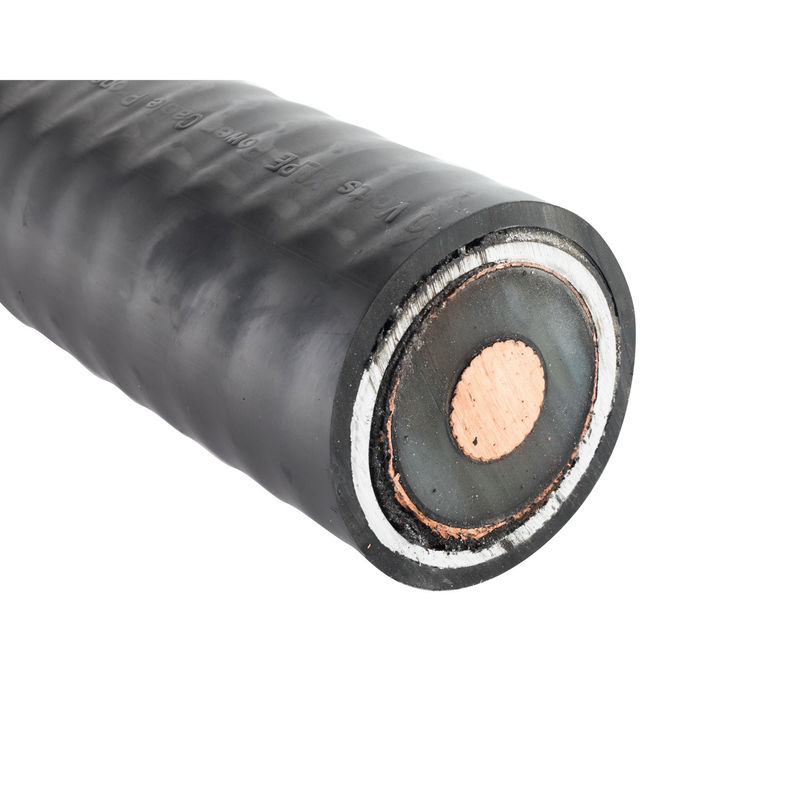

CU/XLPE/CAS/PVC 66KV XLPE Kabel Daya Underground Terisolasi
Tingkat tegangan adalah hingga 220kv, luas cross-section dapat mencapai 2500 sqmm (tembaga atau aluminium konduktor). konduktor suhu operasi jangka panjang adalah 90 derajat.Konduktor suhu tertinggi harus tidak lebih dari 250 derajat.
2. Konstruksi singkat:
Inti tunggal
Konduktor tembaga atau aluminium
Isolasi XLPE
Kerangka aluminium korugasi
PVC atau PE selubung
3Kondisi penempatan: Untuk penempatan di bawah tanah dengan ketinggian yang berbeda, mampu menahan kekuatan mekanik eksternal dan kekuatan tarik sedang
4. Ciri-ciri manufaktur
Konduktor
Konduktor harus bulat kompak bergaris tembaga atau kawat aluminium.20oC harus sesuai dengan standar IEC 60228. permukaan konduktor harus bersih dan bebas dari partikel asing, yang dapat mencemari isolasi atau menyebabkantegangan medan di layar konduktor.
Layar konduktor, Isolasi dan Layar Isolasi
Ekstrusi layar konduktor, isolasi dan layar isolasi harus dilakukan dengan melewati satu kali, tiga kalimetode ekstrusi: layar konduktor, isolasi utama XLPE dan layar isolasi harus diproduksidengan ekstrusi tiga kali dan pengeras kering.
Layar konduktor terdiri dari pita semikonduktor yang diletakkan di atas konduktor danlapisan kontinu senyawa XLPE semikonduktor yang diekstrusi yang menutupi seluruh permukaankonduktor dan erat melekat pada permukaan dalam isolasi.
Isolasi harus XLPE dan harus diterapkan dengan ekstrusi dan diikat silang untuk membentuk kompakdan lapisan homogen sesuai dengan standar yang ditentukan.dari campuran polietilena Super Clean yang cocok untuk penyambungan silang (XLPE).
Layar isolasi terdiri dari lapisan termosetting semi-konduktif yang tidak bisa dilepas yang diekstrusisenyawa.
Setelah ekstrusi tiga kali, inti terisolasi harus didegasikan untuk menghilangkan produk sampingan di inti dariproses penyambungan silang.
Pakaian tempat tidur
Pita semikonduktor yang memblokir air (tape menembus) di atas layar isolasi harus diletakkan padamencegah penetrasi air longitudinal antara pelindung isolasi dan lapisan logam.pita menonjol harus menutupi seluruh permukaan layar isolasi.
Bantal logam
Wafer aluminium harus diletakkan di atas pita penghalang air semikonduktor untukMengakomodasi kedap air radikal yang diperlukan dan melindungi inti isolasi.
Lapisan luar
Lapisan luar harus terbuat dari lapisan PVC warna hitam yang diekstrusi.harus memiliki ketahanan kimia yang tinggi dan tahan terhadap gaya mekanik selama pembuatan, transit,pemasangan dan operasi.
Lapisan konduktif luar
Lapisan Grafit harus diterapkan di atas lapisan atas untuk melakukan Uji Tegangan DC.
1. Produk-produk yang terutama sesuai dengan standar IEC 60840, juga dapat diproduksi sesuai dengan persyaratan OEM dan standar lain, seperti BS standar, standar DIN, standar ASTM, dll

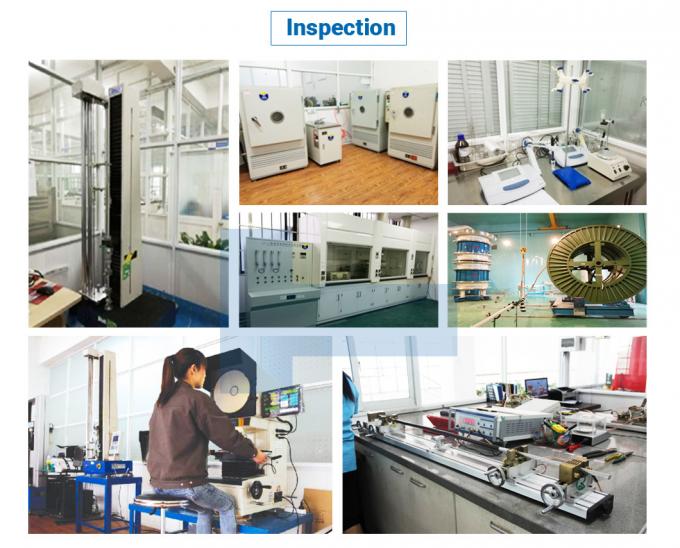

PERJAMAT KUALITAS Prosedur Penjaminan Mutu yang efektif sangat penting untuk memastikan konsistensi dan keandalan jangka panjang dari semua produk QIFAN Cables.QIFAN CABLE selalu mengakui pentingnya Penjaminan Mutu dan komitmen ini tercermin dalam akreditasi perusahaanDi QIFAN Quality Assurance adalah bagian integral dari proses produksi dan pasokan dan dipertahankan di semua tahap dari masuknya pesanan dan pembuatan melalui pengujian, kemasan dan pengiriman.Semua Prosedur Penjaminan Mutu, dan sistem secara teratur diaudit terhadap Standar Internasional.
XLPE (cross-linked polyethylene) kabel terisolasi mengacu pada kabel listrik yang memiliki konduktor terisolasi dengan bahan XLPE.XLPE adalah polimer termosetting yang dikenal karena sifat listriknya yang sangat baik, menjadikannya pilihan populer untuk berbagai aplikasi di industri transmisi dan distribusi listrik.
Bahan Isolasi: XLPE adalah jenis polietilen yang secara kimia terikat silang. Proses terikat silang ini meningkatkan sifat termal dan mekanis dari isolasi,membuatnya lebih kuat dan tahan lama dibandingkan dengan bahan yang tidak terikat silang.
Kinerja Listrik: Isolasi XLPE menawarkan kekuatan dielektrik yang tinggi, kerugian dielektrik yang rendah, dan ketahanan isolasi yang sangat baik.Hal ini memungkinkan untuk transmisi daya yang efisien sambil meminimalkan kerugian energi.
Sifat termal: Isolasi XLPE dapat menahan suhu operasi yang lebih tinggi daripada isolasi PVC (polyvinyl chloride) tradisional.Hal ini membuat kabel XLPE cocok untuk aplikasi yang membutuhkan suhu tinggi.
Ketahanan Lingkungan: Isolasi XLPE memberikan ketahanan yang baik terhadap kelembaban, bahan kimia, dan tekanan lingkungan, seperti radiasi UV.Hal ini membuat kabel XLPE cocok untuk instalasi indoor dan outdoor.
Opsi Asap Rendah dan Bebas Halogen: Kabel XLPE tersedia dalam varian asap rendah dan bebas halogen. Kabel ini dirancang untuk meminimalkan pelepasan asap dan gas beracun jika terjadi kebakaran,meningkatkan keamanan dalam aplikasi kritis.
Berbagai Aplikasi: Kabel terisolasi XLPE banyak digunakan di jaringan distribusi listrik, instalasi industri, bangunan komersial, instalasi bawah tanah dan udara,proyek energi terbarukanMereka cocok untuk aplikasi tegangan rendah dan tegangan tinggi.
Standar Internasional: Kabel terisolasi XLPE diproduksi sesuai dengan berbagai standar internasional, seperti IEC (International Electrotechnical Commission),ASTM (American Society for Testing and Materials), dan BS (standar Inggris). Kepatuhan terhadap standar ini menjamin kualitas dan kinerja kabel.
