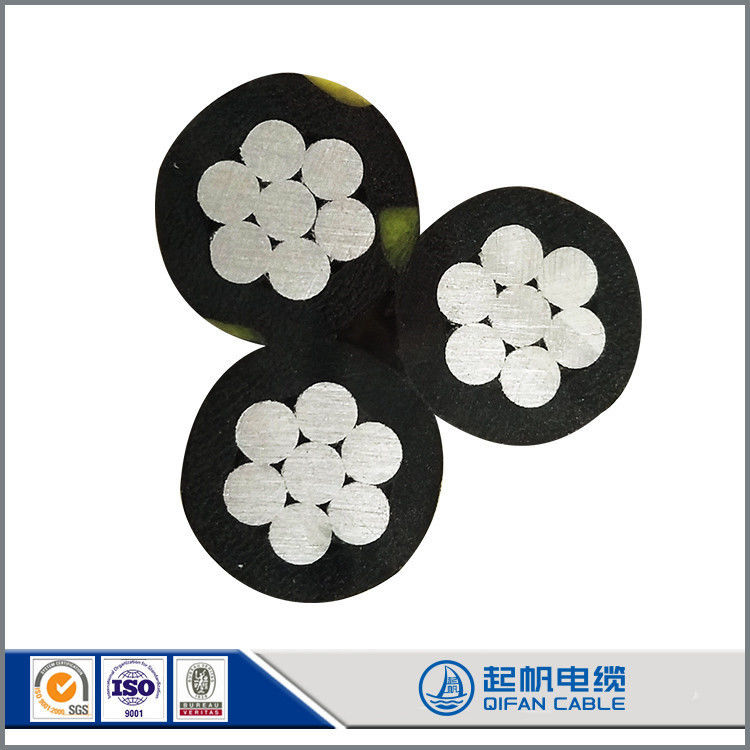

0.6/1kV tegangan rendah overhead kabel ABC
Pengantar
Kabel ABC digunakan untuk tegangan rendah (1500V) saluran transmisi udara, jalur fase adalah konduktor aluminium, PE atau XLPE terisolasi, jumlah jalur fase akan dua atau tiga atau empat,Baris netral adalah konduktor aluminium., bisa konduktor telanjang atau dengan PE atau XLPE terisolasi
Spesifikasi
Standar: Standar Nasional IEC dan ASTM
Tegangan nominal: 0,6/1KV, 11KV, 33KV
Konstruksi
Konduktor fase: aluminium stranded ((AAC)
Konduktor netral: aluminium bergelombang ((AAC), paduan aluminium bergelombang ((AAAC), konduktor aluminium baja diperkuat ((ACSR)
Isolasi: XLPE atau PE
Aplikasi: Kabel dirancang untuk kabel listrik udara dan kabel pintu masuk ruangan dengan tegangan hingga dan termasuk 0,6/1KV.
Uesd untuk aplikasi layanan atas seperti lampu jalan, pencahayaan luar dan layanan sementara untuk konstruksi, yang meningkatkan keamanan dan keandalan jaring kawat listrik.
1 Jenis
Drop layanan duplex, drop layanan triplex, drop layanan quadruplex
Drop Layanan Dupleks
Aplikasi:Untuk menyediakan layanan udara 120 volt untuk layanan sementara di lokasi konstruksi,lampu luar ruangan atau jalan.
b Triplex Service Drop
Aplikasi:Untuk memasok listrik dari saluran listrik ke kepala konsumen.Untuk operasi pada 600 volt atau kurang ((fase ke fase)) pada suhu konduktor maksimum 75 untuk isolasi PE atau maksimum 90 untuk isolasi XLPE .
c Quadruplex Service Drop
Aplikasi:Digunakan untuk memasok daya 3 fase, biasanya dari trafo tiang dipasang ke kepala layanan penggunaan di mana koneksi ke kabel masuk layanan dibuat.Untuk digunakan pada tegangan 600 volt atau kurang fase ke fase dan pada suhu konduktor tidak melebihi 75 untuk konduktor terisolasi PE atau 90 untuk konduktor terisolasi XLPE.
2 Konstruksi
a Konstruksi Phase Conductor:Pengantar fase adalah paduan aluminium 1350-H19 keras ditarik, dikompresi konsentris-lay-stranded.
b Konstruksi konduktor netral
Kabel tersedia dengan konduktor netral berikut:
Konduktor aluminium, dilapisi baja bertulang (ACSR), bergaris sentrik
Alloy aluminium 1350-H19 yang ditarik keras, bergaris-garis sentrik
Alloy aluminium 6201-T81, bergaris-garis bergelombang konsentris
c Bahan isolasi
Isolasi standar pada phase conductor adalah polyethylene low-density cross-linked hitam (XLPE)
Sebagai alternatif, isolasi polietilen kepadatan rendah (LDPE) linier hitam dengan suhu 75 °C tersedia atas permintaan.
| Konduktor fase |
| Luas penampang nominal |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Jumlah inti |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Akar/diameter konduktor fase |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Diameter sekitar konduktor kompak |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Ketebalan nominal isolasi |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diameter inti fase |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Max DC resistensi pada 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Berat sekitar inti fase |
Kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Konduktor utusan |
| Luas penampang nominal |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Jumlah inti |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Akar/diameter konduktor fase |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Diameter rata-rata inti utusan |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Max DC resistensi pada 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Berat sekitar inti utusan |
Kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Beban pemutus |
KN: |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Kabel lengkap |
| Diameter sekitar |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Berat sekitar |
Kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Panjang kemasan |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------ Fitur kami --------
- Peralatan impor dengan tim teknis berpengalaman
Perusahaan memiliki tiga pabrik dan memiliki 3048 karyawan yang memiliki 206 insinyur.Troster Jerman dan Maillefer Finlandia 500KV VCV jalur, mesin stranding dari Pourtier Perancis, SKET Jerman, Caballe Spanyol, 220KV dan 35KV lini produksi ditambah SIKORA X - RAY 8000 on-line eksentrisitas unit pengukuran dari Jerman
- Sistem sertifikasi lengkap
Qifan Cable telah mendapatkan ISO 9001, ISO 14001, OHSAS 18001. pabrik lulus TUV, VDE, UL, CE, SAA, BS dll sertifikat.
- Sistem produksi yang sempurna
Produk Qifan Cable mencakup kabel listrik LV, kabel listrik MV, kabel listrik HV&EHV, kabel ABC, kabel ACSR/AAC/AAAC/ACAR/OPGW, kabel kapal selam, kabel kontrol, kabel instrumentasi, kabel bangunan,Kabel karet fleksibel, kabel tahan api, kabel terbarukan, kabel surya, kabel industri, kabel LAN, kabel koaksial dll.
- Sistem layanan penjualan yang sempurna
Qifan Cable dapat menawarkan layanan OEM / ODM, Berbagai produk, Tim insinyur penjualan ekspor yang terampil, Harga yang wajar, Kualitas yang andal, Layanan yang ramah.
Produk utama: Kabel listrik 220kv dan di bawahnya, kabel berlapis karet, kabel fotovoltaik, kabel khusus fotovoltaik, kabel kontrol, kabel komputer, kabel berantai aluminium inti baja,Kabel pra-cabang, kabel tegangan rendah bebas halogen yang ramah lingkungan, kabel pertambangan batubara, isolasi fluorosilikon Kabel tahan suhu tinggi, kabel pelindung, kabel untuk peralatan listrik kapal,Kabel komposit fotoelektrik, kabel tarikan kekuatan tinggi, kabel untuk sistem fotovoltaik, kabel untuk kendaraan transportasi kereta api dengan tegangan ac 3kv dan di bawah, kabel jaringan area lokal, kabel inverter,Kabel frekuensi radio , kabel pembangkit listrik tenaga nuklir, kabel mesin pelabuhan, kabel terisolasi mineral, kabel kapal selam dan lebih dari 100 varietas
FAQ
Q1: Kapan saya bisa mendapatkan harga?
Kami biasanya mengutip dalam waktu 12 jam setelah kami menerima pertanyaan Anda. Jika Anda sangat mendesak untuk mendapatkan harga, silakan hubungi kami atau beritahu kami di email Anda sehingga kami akan mempertimbangkan prioritas pertanyaan Anda.
Q2: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
Setelah konfirmasi harga, Anda dapat meminta sampel untuk memeriksa kualitas kami. Sampel gratis, tetapi biaya pengiriman harus dibayar.
Q3: Berapa lama saya bisa mendapatkan sampel?
Setelah Anda membayar biaya pengiriman dan mengirim kami file konfirmasi, sampel akan siap untuk pengiriman dalam 3-7 hari.
Sampel akan dikirim ke Anda melalui ekspres dan tiba dalam 3 ~ 5 hari.
Q4: Bagaimana dengan waktu untuk produksi massal?
Sejujurnya, itu tergantung pada jumlah pesanan dan musim Anda menempatkan pesanan. catatan terbaik kami menyimpan adalah pengiriman 10 kilometer kabel dalam seminggu. secara umum,kami sarankan Anda untuk memulai penyelidikan dua bulan sebelum tanggal Anda ingin mendapatkan produk di negara Anda.
Overhead Aerial Bundled Cable (ABC Cable) adalah jenis kabel distribusi listrik yang dirancang untuk instalasi udara.Hal ini umumnya digunakan dalam jaringan distribusi listrik untuk mengirimkan listrik ke perumahanBerikut adalah beberapa fitur utama dan karakteristik ABC Cable:
Konfigurasi: Kabel ABC terdiri dari beberapa konduktor terisolasi yang dibundel bersama dengan kabel utusan netral. Konduktor biasanya terbuat dari aluminium atau tembaga,sementara kawat utusan biasanya terbuat dari baja atau paduan aluminiumKonfigurasi yang dibundel memberikan kekuatan mekanik, mengurangi risiko kontak dengan konduktor hidup, dan menyederhanakan pemasangan.
Isolasi: Konduktor dalam Kabel ABC terisolasi untuk memberikan isolasi listrik dan melindungi terhadap faktor lingkungan eksternal.Isolasi biasanya terbuat dari bahan seperti polyethylene cross-linked (XLPE) atau polyethylene high-density (HDPE)Bahan-bahan ini menawarkan sifat listrik yang sangat baik, daya tahan, dan ketahanan terhadap kelembaban, radiasi UV, dan kondisi cuaca yang keras.
Rating tegangan: Kabel ABC tersedia dalam berbagai tingkat tegangan yang sesuai dengan aplikasi yang berbeda.tergantung pada persyaratan khusus dari sistem distribusi listrik.
Manfaat: ABC Cable menawarkan beberapa keuntungan dibandingkan dengan sistem konduktor telanjang tradisional.dan peningkatan keandalan dalam kondisi lingkungan yang menantang.
Pemasangan: Kabel ABC biasanya dipasang pada struktur pendukung di atas seperti tiang atau menara. Konfigurasi yang dibundel memungkinkan pemasangan yang lebih mudah,karena beberapa konduktor dapat dipasang secara bersamaanSelain itu, kawat utusan netral memberikan dukungan mekanis dan mengurangi sag konduktor.
Aplikasi: Kabel ABC umumnya digunakan untuk distribusi listrik di daerah perumahan, daerah pedesaan, dan lokasi di mana instalasi udara lebih disukai.Ini cocok untuk distribusi listrik jarak pendek dan jarak jauh, menawarkan solusi hemat biaya untuk jaringan listrik.
