Produk Konduktor HTLS --- Konduktor STACIR/AW adalah jenis konduktor udara baru
STACIR/AW konduktor adalah jenis baru darikonduktor atasPenggunaan kawat trapezoidal meningkatkan luas penampang konduktor, sehingga konduktor memiliki efek meningkatkan kapasitas konduktif.

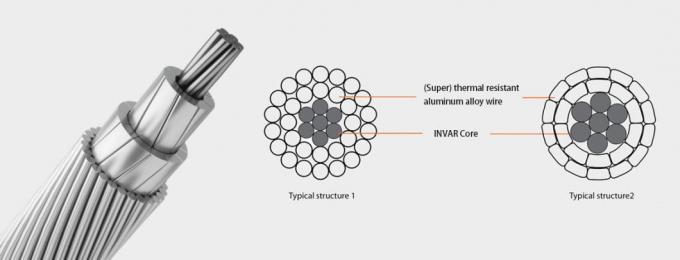

Di bawah ukuran yang sama, STACIR/AW konduktor memiliki kapasitas membawa arus yang lebih baik daripada konduktor tradisional.Konduktor INVAR terdiri dari inti Invar berlapis aluminium dan kawat paduan aluminium tahan panasKonduktor ini cocok untuk jalur lama.
Ini dapat menjaga sag yang sama sambil meningkatkan kapasitas.
Aspek utama dari jenis konduktor ini adalah kemungkinan geser antara lapisan luar dan inti. baja dan aluminium independen, jadi pada suhu tinggi,lapisan luar dapat tetap pada inti baja.
Lapisan konduktif luar terbuat dari paduan Al-Zr yang tahan panas, dan suhu kerja dapat mencapai 210 °C.
Fitur utama dari seri produk ini adalah:
Inti INVAR dan lapisan luar secara independen memiliki titik lutut pada suhu instalasi
Batasi penurunan saat suhu meningkat
Koefisien ekspansi termal di atas titik lutut yang berhubungan dengan inti INVAR mempertahankan kekuatan mekanik konduktor dan suhu kerja terus-menerus hingga 210 ° C
Teknik ini membutuhkan tingkat ahli instalasi yang terampil.
Hal ini cocok untuk penggantian ACSR di tanah datar atau dengan perbedaan tingkat kecil.
| ACSR |
Aluminium conductor baja diperkuat |
| AAC |
Semua Aluminium konduktor |
| AAAC |
Konduktor semua paduan aluminium |
| Properti |
STACIR (ACSR Moose EQUIVALENT) |
STACIR (ACSR ZEBRA EQUIVALENT) |
STACIR (ACSR PANTHER EQUIVALENT) |
| Faktor-faktor khas |
3.53 mm |
0.1390 dalam |
3.18 mm |
0.1252 dalam |
3.00 mm |
0.1181 dalam |
| Spesifikasi referensi |
IEC 62004 |
IEC 62004 |
IEC 62004 |
| Luas total bagian persegi |
597.00 mm2 |
0.9254 in2 |
484.50 mm2 |
0.751 in2 |
261.50 mm2 |
0.4054 in2 |
| Kabel konduktif |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Kabel inti |
Invar berlapis aluminium |
Invar berlapis aluminium |
Invar berlapis aluminium |
| Diameter konduktor |
31.77mm |
1.2508 dalam |
28.62 mm |
1.1268 dalam |
21.00 mm |
0.8268 dalam |
| Berat badan |
1993 kg/km |
1339.2 lbs/mil |
1582 kg/km |
1063.1 lbs/mil |
939 kg/km |
631 lbs/mil |
| Kekuatan tarik maksimal |
14641 kg |
32277.84 lbs |
11968 kg |
26384.89 lbs |
8436 kg |
18598.17 lbs |
| Resistensi DC pada suhu 20°C |
00,06 Ω/km |
0.09Ω / mil |
00,07Ω /km |
0.11Ω / mil |
00,13 Ω/km |
0.21Ω / mil |
| Suhu operasi maksimum |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| Kapasitas arus saat suhu operasi maksimum |
1871 Amper |
1626 Amper |
1040 Amper |
Kami juga dapat menawarkan berbagai konduktor udara lainnya, jika Anda memiliki kebutuhan, hanya merasa bebas untuk menghubungi tim penjualan kami!
Shanghai Qifan Cable Co., Ltd. didirikan pada tahun 1994, telah mengkhususkan diri dalam R & D dan pembuatan kabel dan kabel listrik selama lebih dari 20 tahun, dan memiliki peralatan produksi dan pengujian canggih.
Qifan Cable memiliki kemampuan dalam memproduksi berbagai jenis kabel, seperti kabel Tegangan Tinggi, kabel Tegangan Menengah, kabel Tegangan Rendah, kabel Kontrol, kabel Instrumen, kabel Bangunan,Kabel karet dll. Qifan Cable telah menjual produknya ke lebih dari 30 negara dan wilayah di Asia, Eropa, Oceania, Amerika dan Afrika. Akibatnya, mereka banyak digunakan di industri seperti konservasi air,listrik, metalurgi, petrokimia, kereta api, transportasi, komunikasi, konstruksi, perkotaan, konstruksi infrastruktur, dll.
Sejak didirikan, Qifan Cable telah mematuhi prinsip operasi kualitas di atas segalanya.2004 sertifikasi sistem manajemen lingkungan.
Qifan Kabel-Membuat upaya perintis dan maju!
Super Thermal Alloy Conductor: Konduktor terbuat dari bahan paduan super termal. Bahan ini dirancang khusus untuk memiliki konduktivitas termal yang tinggi,memungkinkan disipasi panas yang efisien selama transmisi daya.
Invar diperkuat: Konduktor diperkuat dengan Invar, yang merupakan paduan nikel-besi yang dikenal karena koefisien ekspansi termalnya yang rendah.Invar membantu untuk meminimalkan konduktor sag atau elongasi karena perubahan suhu, memastikan stabilitas dan keandalan saluran transmisi listrik.
