600/1000V CU/XLPE/PVC/SWA/PVC Underground XLPE Kabel Baja Wire Armored SWA Kabel Daya Kabel BS 5467
CU/XLPE/PVC/SWA/PVC
Pilihan Kabel
Hal ini penting bahwa jenis kabel yang dipesan cocok untuk penggunaan yang dimaksudkan.peraturan lokal yang relevan dan kinerja jenis kabel yang sesuaiOleh karena itu tidak mungkin untuk memberikan panduan yang meyakinkan untuk pemilihan kabel dan kami menyarankan Anda untuk menghubungi kami untuk saran spesialis kami tentang desain yang tepat untuk memenuhi kebutuhan kabel khusus Anda.
Struktur kabel
Konduktor
Konduktor harus dari Tembaga atau Aluminium, berdiri melingkar ((tidak kompak atau kompak) atau berbentuk, Kelas 1 atau Kelas 2 sesuai IEC 60228, BS EN 60228.Kelas 1 menurut IEC 60228, BS EN 60228 juga dapat disediakan atas permintaan.
Isolasi
Bahan dan ketebalan XLPE harus sesuai dengan IEC 60502-1 atau BS 5467 untuk operasi terus menerus pada suhu 90 °C.
Bahan PVC dan ketebalan harus sesuai dengan IEC 60502-1 atau BS 6346.
Isolasi PVC sesuai dengan SASO 1694 untuk operasi terus menerus 85 ° C juga tersedia atas permintaan.
Perhimpunan
Dua, tiga empat atau lima konduktor terisolasi diletakkan bersama dengan pengisi non-higroskopik yang kompatibel dengan bahan isolasi.
Lapisan dalam
Pada kasus kabel yang tidak bertulang, lapisan ini dapat dihilangkan jika bentuk luar kabel tetap hampir melingkar.
Perisai
Kabel baja galvanis yang diterapkan secara heliks di atas tempat tidur sesuai dengan IEC 60502-1 atau sesuai dengan BS 5467, BS 6346. (Kabel inti tunggal harus dilapisi kawat aluminium)
Double Steel Tapes diterapkan secara heliks di atas tempat tidur kabel multi-inti sesuai dengan IEC 60502-1.
Lapisan luar
Lapisan luar akan diekstrusi PVC/ST2 sesuai dengan IEC 60502-1, Tipe 9 sesuai dengan BS 7655.PVC tahan minyak, dll. Tersedia atas permintaan juga bahan lapis khusus lainnya seperti LLDPE, MDPE, HDPE, LSF, CPE dll tersedia.
Kinerja api dari kabel sheath
Kabel dapat dilengkapi dengan lapisan luar PVC tahan api khusus untuk memenuhi persyaratan uji api dari IEC 60332-3-22, IEC 60332-3-23 dan IEC 60332-3-24,juga dapat memasok kabel dengan bahan Low Smoke Halogen Free (LSHF) sesuai IEC 60502-1, BS 7211, BS 6724 atau standar setara lainnya.
Standar:
IEC,BS,VDE,AS/NZS,ICEA,JIS dan sebagainya,desain dan pembuatan kabel listrik khusus sesuai dengan standar lain yang diminta oleh pelanggan
Jenis dan Nama:
| Jenis |
Pengangkatan |
Aplikasi |
| VV |
Konduktor tembaga, terisolasi PVC, kabel listrik berlapis PVC |
Untuk meletakkan di dalam ruangan, di terowongan atau parit kabel, tidak mampu menahan kekuatan mekanik eksternal
Kabel inti tunggal tidak diizinkan untuk diletakkan di saluran magnetik. |
| VLV |
Konduktor aluminium, terisolasi PVC, kabel listrik berlapis PVC |
| VY |
Konduktor tembaga, terisolasi PVC, kabel listrik berlapis PE |
| VLY |
Konduktor aluminium, terisolasi PVC, kabel listrik berlapis PE |
| VV22 |
Konduktor tembaga, terisolasi PVC, pita baja lapis baja, kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan, di terowongan di parit kabel, atau langsung di tanah,
mampu menahan kekuatan mekanik eksternal.
Kabel satu inti tidak diizinkan untuk diletakkan di saluran magnet. |
| VLV22 |
Konduktor aluminium, terisolasi PVC, pita baja lapis baja, kabel listrik berlapis PVC |
| VV23 |
Konduktor tembaga, terisolasi PVC, pita baja lapis baja, kabel listrik berlapis PE |
| VLV23 |
Konduktor aluminium, terisolasi PVC, pita baja lapis baja, kabel listrik berlapis PE |
| VV32 |
Konduktor tembaga, terisolasi PVC, kawat baja lapis baja, kabel listrik berlapis PVC |
Untuk meletakkan di dalam ruangan, di parit kabel terowongan, baik atau langsung di tanah, mampu menanggung
kekuatan mekanik eksternal dan kekuatan tarik tertentu. |
| VLV32 |
Konduktor aluminium, terisolasi PVC, kawat baja lapis baja, kabel listrik berlapis PVC |
| VV33 |
Konduktor tembaga, terisolasi PVC, kawat baja lapis baja, kabel listrik berlapis PE |
| VLV33 |
Konduktor aluminium, terisolasi PVC, kawat baja lapis baja, kabel listrik PE |
Jenis dan Nama:
| Jenis |
Pengangkatan |
Aplikasi |
| YJV |
Konduktor tembaga, terisolasi XLPE, kabel listrik berlapis PVC |
Untuk meletakkan di dalam ruangan, di terowongan atau parit kabel, tidak mampu menahan kekuatan mekanik eksternal
Kabel inti tunggal tidak diizinkan untuk diletakkan di saluran magnetik. |
| YJLV |
Aluminium konduktor,XLPE terisolasi, kabel listrik PVC berlapis |
| YJY |
Konduktor tembaga, XLPE terisolasi, kabel listrik PE berlapis |
| YJJLY |
Konduktor aluminium, XLPE terisolasi, kabel listrik PE berlapis |
| YJV22 |
Konduktor tembaga, terisolasi XLPE, pita baja lapis baja, kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan, di terowongan di parit kabel, atau langsung di tanah,
mampu menahan kekuatan mekanik eksternal.
Kabel satu inti tidak diizinkan untuk diletakkan di saluran magnet. |
| YJLV22 |
Konduktor aluminium, XLPE terisolasi, pita baja lapis baja, kabel listrik PVC berlapis |
| YJV23 |
Konduktor tembaga, terisolasi XLPE, pita baja lapis baja, kabel listrik PE berlapis |
| YJLV23 |
Konduktor aluminium, XLPE terisolasi, pita baja lapis baja, kabel listrik PE berlapis |
| YJV32 |
Konduktor tembaga, terisolasi XLPE, baja kawat lapis baja, kabel listrik PVC berlapis |
Untuk meletakkan di dalam ruangan, di parit kabel terowongan, baik atau langsung di tanah, mampu menanggung
kekuatan mekanik eksternal dan kekuatan tarik tertentu. |
| YJLV32 |
Konduktor aluminium, XLPE terisolasi, baja kawat lapis baja, kabel listrik PVC berlapis |
| YJV33 |
Konduktor tembaga, terisolasi XLPE, baja kawat lapis baja, kabel listrik PE berlapis |
| YJLV33 |
Konduktor aluminium, terisolasi XLPE, baja kawat lapis baja, kabel listrik PE berlapis |
Kabel Lembar data teknis
| No. x mm2 |
Fase |
Neutral/Bumi |
Lapisan dalam |
Pakaian lapis baja |
Lapisan luar |
Berat Kabel |
| Diameter konduktor mm |
Ketebalan XLPE mm |
Diameter konduktor mm |
Ketebalan XLPE mm |
Ketebalan mm |
Diameter kawat
mm |
Ketebalan sarung mm |
Diameter lengkap mm |
YJV32 ((CU)
kg/km |
YJLV32 ((AL)
kg/km |
| 4 x 1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 x 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5 x 1.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5 x 2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3 x 2,5 + 1 x 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3 x 2,5 + 2 x 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3*4+2*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Catatan:
Kawat baja galvanis diterapkan secara heliks di atas tempat tidur sesuai dengan IEC 60502-1 atau sesuai dengan BS 5467, BS 6346.
Kabel dengan inti tunggal harus dilapisi kawat aluminium)

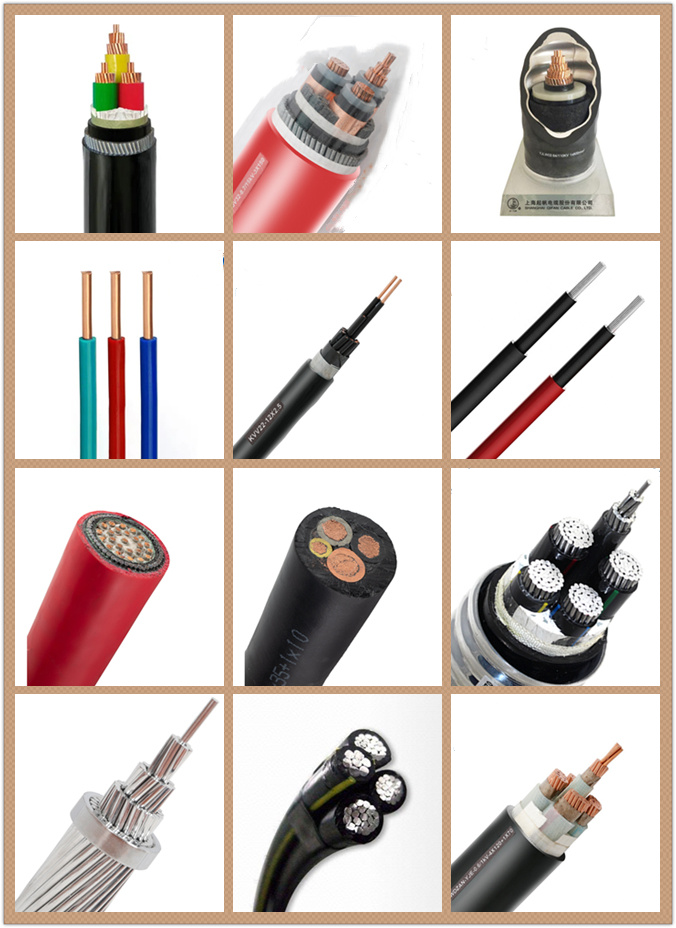

Produk Fang Yu (Shanghai) mencakup empat kategori: kabel listrik, kabel dan kabel peralatan listrik, kabel komunikasi, dan kabel telanjang.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Ini termasuk lebih dari 30 seri produk, seperti kabel listrik terisolasi plastik untuk aplikasi darat dan kapal selam mulai dari 500kV hingga 0.5kV, kabel dan kabel yang terisolasi karet mulai dari 35 kV hingga 1 kV, kabel terisolasi udara, kabel udara, kabel tambang, kabel tahan api, kabel suhu tinggi,kabel yang sangat tahan dingin, kabel untuk peralatan rekayasa lepas pantai, kabel kontrol, kabel komputer, kabel fotovoltaik, kabel kendaraan energi baru, kabel bangunan, dan kabel jaringan.000 jenis dan lebih dari 50,000 spesifikasi.
Fang Yu (Shanghai) Automation Technology Co., Ltd. juga diekspor ke lebih dari 50 negara dan wilayah seperti Australia, Jerman, Amerika Serikat, Filipina, Mongolia, Singapura, Yaman,dan Uni Emirat ArabPada tahun 2021, Qifan Cable berada di antara 20 perusahaan paling kompetitif di industri kawat dan kabel China dan 100 perusahaan Shanghai teratas.
Pesan Anda harus antara 20-3.000 karakter!
