IEC60502 BS7835 BS6622 VDE N2XSEY N2XSY YJV32 11kV 20kV 33kV Tembaga XLPE Terisolasi SWA STA Kabel Listrik Energi Luar Lapangan
1Standar Produk
Produk ini diproduksi sesuai GB/T12706.2, setara dengan IEC60502.2. Atau BS 6722, DIN, ICEA standar sebagai permintaan pelanggan.
2Aplikasi
Produk ini cocok untuk digunakan dalam jalur transmisi dan distribusi listrik dengan tegangan frekuensi daya nominal 3,6/6kv~26/35kv.
3Karakteristik operasi
- Tegangan daya-frecuensi nominal U0/U: 3.6/6kv~26/35kv.
- Max.permitted suhu operasi konduktor:90oC.
- Maks. suhu sirkuit pendek konduktor tidak boleh melebihi 250oC (5 detik durasi maksimum)
- Suhu lingkungan di bawah instalasi tidak boleh di bawah 0oC.
- Radius lentur kabel satu inti harus tidak kurang dari 20 kali diameter kabel.
Radius lentur kabel multi-inti tidak boleh kurang dari 15 kali diameter kabel.
4Tabel tegangan, inti dan perpotongan
| Artikel |
Kategori A,B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Kategori A,B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Inti tunggal |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tiga inti |
mm2 |
25-400 |
25-400 |
35 sampai 400 |
50 sampai 400 |
50 sampai 400 |
50 sampai 400 |
Kabel dengan tegangan nominal Kategori A digunakan dalam situasi yang membutuhkan waktu yang tidak lebih dari 1 menit untuk kesalahan grounding. Untuk kabel dengan tegangan nominal Kategori B,kesalahan grounding yang biasanya berlangsung tidak lebih dari 1 jam, waktu maksimum berlangsung tidak lebih dari 8 jam, waktu kerusakan tanah tahunan berlangsung sama sekali tidak harus lebih dari 125 jam, Kategori C mencakup semua sistem mengharapkan Kategori A dan B.
5Jenis dan Nama
| Jenis |
Pengangkatan |
Aplikasi |
| YJV |
Konduktor Tembaga,XLPE terisolasi,kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan,di terowongan atau parit kabel,tidak mampu menahan kekuatan mekanik eksternal.Kabel inti tunggal tidak diizinkan diletakkan di saluran magnetik. |
| YJLV |
Konduktor aluminium,XLPE terisolasi,kabel listrik berlapis PVC |
| YJY |
Konduktor tembaga, XLPE terisolasi, kabel listrik PE berlapis |
| YJLY |
Konduktor aluminium, XLPE terisolasi, kabel listrik PE berlapis |
| YJV22 |
Konduktor Tembaga,XLPE terisolasi,tape baja lapis baja,kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan,di terowongan di parit kabel,atau langsung di tanah,dapat menahan kekuatan mekanik eksternal.Kabel inti tunggal tidak diizinkan diletakkan di saluran magnet. |
| YJLV22 |
Konduktor aluminium,XLPE terisolasi, pita baja lapis baja, kabel listrik berlapis PVC |
| YJV23 |
Konduktor tembaga,XLPE terisolasi, pita baja lapis baja, kabel listrik PE |
| YJLV23 |
Konduktor aluminium,XLPE terisolasi, pita baja lapis baja, kabel listrik yang dibalut PE |
| YJV32 |
Konduktor Tembaga,XLPE terisolasi,kabel baja lapis baja,kabel listrik PVC |
Untuk diletakkan di dalam ruangan, di parit kabel terowongan, baik atau langsung di tanah, mampu menahan kekuatan mekanik eksternal dan kekuatan tarik tertentu. |
| YJLV32 |
Konduktor aluminium,XLPE terisolasi,kabel baja lapis baja,kabel listrik berlapis PVC |
| YJV33 |
Konduktor tembaga,XLPE terisolasi,kabel listrik berlapis PE |
| YJLV33 |
Aluminium konduktor,XLPE terisolasi,baja kawat lapis baja,PE berlapis kabel listrik |
SWA Kabel bertulang 3 inti dengan insulasi XLPE. Tegangan nominal 3.6/6 ((7.2) kV 3.8/6.6 ((7.2) KVData Kabel
CU/XLPE/PVC/SWA/PVC
|
Konduktor
|
Ketebalan isolasi (mm)
|
Tape screen tembaga (kira-kira) (mm)
|
Bketebalan edging (mm)
|
Diameter luar kawat lapis baja (mm)
|
Ketebalan sarung (mm)
|
Diameter luar (kira-kira) (mm)
|
Berat kabel inti tembaga (kg/km)
|
Berat kabel inti aluminium (kg/km)
|
|
Luas penampang (mm2)
|
Struktur
|
Diameter luar (mm)
|
|
25
|
Bulat kompak
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Bulat kompak
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Bulat kompak
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Bulat kompak
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Bulat kompak
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Bulat kompak
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Bulat kompak
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Bulat kompak
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Bulat kompak
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Bulat kompak
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Bulat kompak
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Bulat kompak
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Kabel berlapis baja berinti 3 dengan insulasi XLPE. Tanggal kabel 6/10(12)kV 6.35/11(12)kV
|
Konduktor
|
Ketebalan isolasi (mm)
|
Tape screen tembaga (kira-kira) (mm)
|
Ketebalan tempat tidur (mm)
|
Diameter luar kawat lapis baja (mm)
|
Ketebalan sarung (mm)
|
Diameter luar (kira-kira) (mm)
|
Berat kabel inti tembaga (kg/km)
|
Berat kabel inti aluminium (kg/km)
|
|
Luas penampang (mm2)
|
Struktur
|
Diameter luar (mm)
|
|
25
|
Bulat kompak
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Bulat kompak
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Bulat kompak
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Bulat kompak
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Bulat kompak
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Bulat kompak
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Bulat kompak
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Bulat kompak
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Bulat kompak
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Bulat kompak
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Bulat kompak
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Bulat kompak
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Kabel lapis baja 3 inti dengan insulasi XLPE. Tegangan nominal 12/20(24) KV 12.7/22(24) kV
Data Kabel
|
Konduktor
|
Ketebalan isolasi (mm)
|
Tape screen tembaga (kira-kira) (mm)
|
Ketebalan tempat tidur (mm)
|
Diameter kawat lapis baja (mm)
|
Ketebalan sarung (mm)
|
Diameter luar (kira-kira) (mm)
|
Berat kabel inti tembaga (kg/km)
|
Berat kabel inti aluminium (kg/km)
|
|
Luas penampang (mm2)
|
Struktur
|
Diameter luar (mm)
|
|
35
|
Bulat kompak
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Bulat kompak
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Bulat kompak
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Bulat kompak
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Bulat kompak
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Bulat kompak
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Bulat kompak
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Bulat kompak
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Bulat kompak
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Bulat kompak
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Bulat kompak
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Kabel berlapis baja berinti 3 dengan insulasi XLPE.18/30(36)kV 19/33(36)kV Kabel Tanggal
|
Konduktor
|
Ketebalan isolasi (mm)
|
Tape screen tembaga (kira-kira) (mm)
|
Ketebalan tempat tidur (mm)
|
Diameter kawat lapis baja (mm)
|
Ketebalan sarung (mm)
|
Diameter luar (kira-kira) (mm)
|
Berat kabel inti tembaga (kg/km)
|
Berat kabel inti aluminium (kg/km)
|
|
Luas penampang (mm2)
|
Struktur
|
Diameter luar (mm)
|
|
50
|
Bulat kompak
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Bulat kompak
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Bulat kompak
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Bulat kompak
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Bulat kompak
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Bulat kompak
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Bulat kompak
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Bulat kompak
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Bulat kompak
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Bulat kompak
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------ Fitur kami --------
- Peralatan impor dengan tim teknis berpengalaman

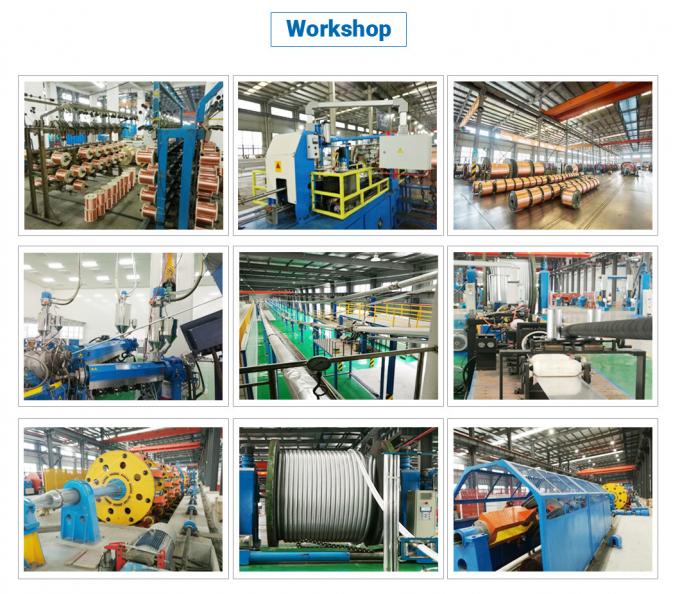

Perusahaan memiliki tiga pabrik dan memiliki 3048 karyawan yang memiliki 206 insinyur.Troster Jerman dan Maillefer Finlandia 500KV VCV jalur, mesin stranding dari Pourtier Perancis, SKET Jerman, Caballe Spanyol, 220KV dan 35KV lini produksi ditambah SIKORA X - RAY 8000 on-line eksentrisitas unit pengukuran dari Jerman
- Sistem sertifikasi lengkap
Qifan Cable telah mendapatkan ISO 9001, ISO 14001, OHSAS 18001. pabrik lulus TUV, VDE, UL, CE, SAA, BS dll sertifikat.
- Sistem produksi yang sempurna
Produk Qifan Cable mencakup kabel listrik LV, kabel listrik MV, kabel listrik HV&EHV, kabel ABC, kabel ACSR/AAC/AAAC/ACAR/OPGW, kabel kapal selam, kabel kontrol, kabel instrumentasi, kabel bangunan,Kabel karet fleksibel, kabel tahan api, kabel terbarukan, kabel surya, kabel industri, kabel LAN, kabel koaksial dll.
- Sistem layanan penjualan yang sempurna
Qifan Cable dapat menawarkan layanan OEM / ODM, Berbagai produk, Tim insinyur penjualan ekspor yang terampil, Harga yang wajar, Kualitas yang andal, Layanan yang ramah.
IEC 60502: Ini adalah standar internasional yang mencakup kabel listrik dengan tegangan nominal hingga 30 kV. Ini menentukan persyaratan untuk berbagai jenis kabel dan prosedur pengujian mereka.
BS 7835: Ini adalah standar Inggris yang menetapkan persyaratan untuk kabel tegangan menengah yang digunakan dalam sistem pasokan listrik.
BS 6622: Standar Inggris lainnya, BS 6622 secara khusus berfokus pada kabel listrik tegangan menengah untuk digunakan dalam jaringan distribusi.
VDE: Ini mengacu pada Asosiasi Jerman untuk Teknologi Listrik, Elektronik & Informasi.
Jenis Kabel:
N2xsey: Ini adalah jenis kabel listrik yang sesuai dengan standar Eropa HD 620.Ini cocok untuk distribusi energi di luar ruangan.
N2xsy: Mirip dengan N2xsey, N2xsy adalah jenis kabel listrik lain yang memenuhi standar Eropa HD 620.Ini dirancang untuk digunakan di luar ruangan.
Yjv32: Yjv32 adalah kabel listrik yang umum digunakan di Cina.
Nomor tegangan:
Kabel yang Anda sebutkan tersedia dalam berbagai tegangan, termasuk 11kV, 20kV, dan 33kV.
