1 Standar Produk
Produk ini diproduksi sesuai GB/T12706.2, setara dengan IEC60502.2Atau standar BS, DIN, ICEA sesuai permintaan pelanggan.
2 Aplikasi
Produk ini cocok untuk digunakan di jalur transmisi dan distribusi listrik dengan tegangan frekuensi daya nominal 3.6/6kv ~ 26/35kv.
3 Karakteristik operasi
- Tegangan daya-frecuensi nominal U0/U: 3.6/6kv ~ 26/35kv.
- Suhu operasi konduktor yang maksimal: 90oC.
- Maks. suhu sirkuit pendek konduktor tidak boleh melebihi 2500C. (5s durasi maksimum)
- Suhu lingkungan di bawah instalasi tidak harus di bawah 00C.
- Radius lentur kabel satu inti harus tidak kurang dari 20 kali diameter kabel.
Radius lentur kabel multi-inti tidak boleh kurang dari 15 kali diameter kabel.
4 Tabel tegangan, inti dan perpotongan
| Artikel |
Kategori A, B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Kategori A, B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Inti tunggal |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tiga inti |
mm2 |
25-400 |
25-400 |
35 sampai 400 |
50 sampai 400 |
50 sampai 400 |
50 sampai 400 |
Kabel dengan tegangan nominal Kategori A digunakan dalam situasi yang membutuhkan tidak lebih dari 1 menit.
Tegangan nominal kategori B, waktu kerusakan grounding biasanya tidak lebih dari 1 jam, waktu maksimum tidak lebih dari 8 jam, kerusakan grounding tahunan
total durasi tidak harus lebih dari 125 jam, kategori C mencakup semua sistem yang diharapkan kategori A dan B.
5 Jenis dan Nama
| Jenis |
Pengangkatan |
Aplikasi |
| YJV |
Konduktor tembaga, terisolasi XLPE,
Kabel listrik berlapis PVC |
Untuk meletakkan di dalam ruangan, di terowongan atau parit kabel,
Tidak mampu menahan kekuatan mekanik eksternal.
Kabel dengan inti tunggal tidak diizinkan untuk diletakkan di saluran magnet. |
| YJLV |
Konduktor aluminium, terisolasi XLPE,
Kabel listrik berlapis PVC |
| YJY |
Konduktor tembaga, terisolasi XLPE,
Kabel listrik berkapasitas PE |
| YJLY |
Konduktor aluminium, terisolasi XLPE,
Kabel listrik berkapasitas PE |
| YJV22 |
Konduktor tembaga,XLPE terisolasi,baja
pita lapis baja, kabel listrik PVC berlapis |
Untuk diletakkan di dalam ruangan, di terowongan di parit kabel, atau langsung di
tanah,mampu menahan kekuatan mekanik eksternal.Bagian inti tunggal
Kabel tidak diizinkan diletakkan di saluran magnetik. |
| YJLV22 |
Aluminium konduktor,XLPE terisolasi,baja
pita lapis baja, kabel listrik PVC berlapis |
| YJV23 |
Konduktor tembaga,XLPE terisolasi,baja
pita lapis baja, kabel listrik yang dilapisi PE |
| YJLV23 |
Aluminium konduktor,XLPE terisolasi,baja
pita lapis baja, kabel listrik yang dilapisi PE |
| YJV32 |
Konduktor tembaga,XLPE terisolasi,baja
kawat lapis baja,kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan, di parit kabel terowongan, sumur atau langsung ke dalam
tanah, mampu menahan kekuatan mekanik eksternal dan kekuatan tarik tertentu. |
| YJLV32 |
Aluminium konduktor,XLPE terisolasi,baja
kawat lapis baja,kabel listrik berlapis PVC |
| YJV33 |
Konduktor tembaga,XLPE terisolasi,baja
kawat lapis baja,kabel listrik PE berlapis |
| YJLV33 |
Konduktor aluminium, terisolasi XLPE,
kawat baja lapis baja,kabel listrik PE berlapis |

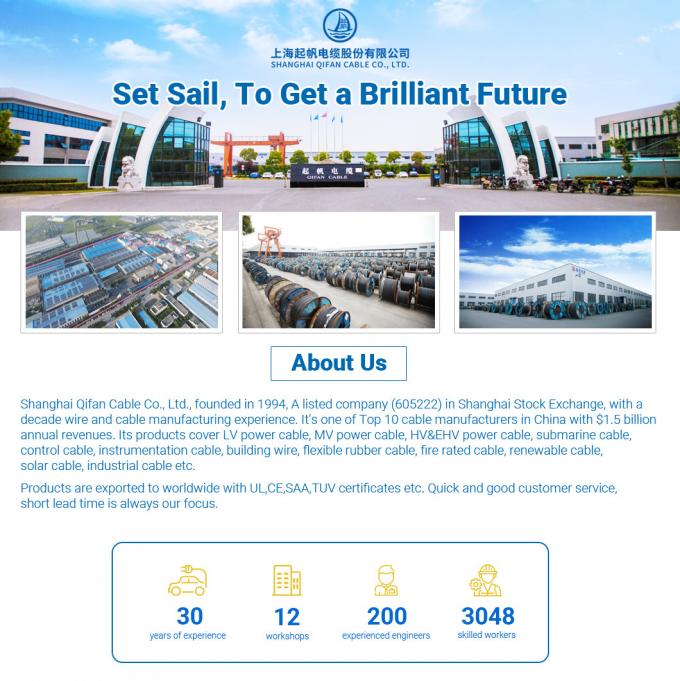

Shanghai Qifan Cable Co., Ltd. didirikan pada tahun 1994, telah mengkhususkan diri dalam R & D dan pembuatan kabel dan kabel listrik selama lebih dari 20 tahun, dan memiliki peralatan produksi dan pengujian canggih.
Qifan Cable memiliki kemampuan dalam memproduksi berbagai jenis kabel, seperti kabel Tegangan Tinggi, kabel Tegangan Menengah, kabel Tegangan Rendah, kabel Kontrol, kabel Instrumen, kabel Bangunan,Kabel karet dll. Qifan Cable telah menjual produknya ke lebih dari 30 negara dan wilayah di Asia, Eropa, Oceania, Amerika dan Afrika. Akibatnya, mereka banyak digunakan di industri seperti konservasi air,listrik, metalurgi, petrokimia, kereta api, transportasi, komunikasi, konstruksi, perkotaan, konstruksi infrastruktur, dll.
Sejak didirikan, Qifan Cable telah mematuhi prinsip operasi kualitas di atas segalanya.2004 sertifikasi sistem manajemen lingkungan.
Qifan Kabel-Membuat upaya perintis dan maju!
XLPE (cross-linked polyethylene) kabel terisolasi mengacu pada kabel listrik yang memiliki konduktor terisolasi dengan bahan XLPE.XLPE adalah polimer termosetting yang dikenal karena sifat listriknya yang sangat baik, menjadikannya pilihan populer untuk berbagai aplikasi di industri transmisi dan distribusi listrik.
Bahan Isolasi: XLPE adalah jenis polietilen yang secara kimia terikat silang. Proses terikat silang ini meningkatkan sifat termal dan mekanis dari isolasi,membuatnya lebih kuat dan tahan lama dibandingkan dengan bahan yang tidak terikat silang.
Kinerja Listrik: Isolasi XLPE menawarkan kekuatan dielektrik yang tinggi, kerugian dielektrik yang rendah, dan ketahanan isolasi yang sangat baik.Hal ini memungkinkan untuk transmisi daya yang efisien sambil meminimalkan kerugian energi.
Sifat termal: Isolasi XLPE dapat menahan suhu operasi yang lebih tinggi daripada isolasi PVC (polyvinyl chloride) tradisional.Hal ini membuat kabel XLPE cocok untuk aplikasi yang membutuhkan suhu tinggi.
Ketahanan Lingkungan: Isolasi XLPE memberikan ketahanan yang baik terhadap kelembaban, bahan kimia, dan tekanan lingkungan, seperti radiasi UV.Hal ini membuat kabel XLPE cocok untuk instalasi indoor dan outdoor.
Opsi Asap Rendah dan Bebas Halogen: Kabel XLPE tersedia dalam varian asap rendah dan bebas halogen. Kabel ini dirancang untuk meminimalkan pelepasan asap dan gas beracun jika terjadi kebakaran,meningkatkan keamanan dalam aplikasi kritis.
Berbagai Aplikasi: Kabel terisolasi XLPE banyak digunakan di jaringan distribusi listrik, instalasi industri, bangunan komersial, instalasi bawah tanah dan udara,proyek energi terbarukanMereka cocok untuk aplikasi tegangan rendah dan tegangan tinggi.
Standar Internasional: Kabel terisolasi XLPE diproduksi sesuai dengan berbagai standar internasional, seperti IEC (International Electrotechnical Commission),ASTM (American Society for Testing and Materials), dan BS (standar Inggris). Kepatuhan terhadap standar ini menjamin kualitas dan kinerja kabel.
