Pengantar
Kabel ABC digunakan untuk tegangan rendah (1500V) saluran transmisi udara, jalur fase adalah konduktor aluminium, PE atau XLPE terisolasi, jumlah jalur fase akan dua atau tiga atau empat,Baris netral adalah konduktor aluminium., bisa konduktor telanjang atau dengan PE atau XLPE terisolasi
Spesifikasi
Standar: Standar Nasional IEC dan ASTM
Tegangan nominal: 0,6/1KV, 11KV, 33KV
Konstruksi
Konduktor fase: aluminium stranded ((AAC)
Konduktor netral: aluminium bergelombang ((AAC), paduan aluminium bergelombang ((AAAC), konduktor aluminium baja diperkuat ((ACSR)
Isolasi: XLPE atau PE
Aplikasi: Kabel dirancang untuk kabel listrik udara dan kabel pintu masuk ruangan dengan tegangan hingga dan termasuk 0,6/1KV.
Uesd untuk aplikasi layanan atas seperti lampu jalan, pencahayaan luar dan layanan sementara untuk konstruksi, yang meningkatkan keamanan dan keandalan jaring kawat listrik.
1 Jenis
Drop layanan duplex, drop layanan triplex, drop layanan quadruplex
Drop Layanan Dupleks
Aplikasi:Untuk menyediakan layanan udara 120 volt untuk layanan sementara di lokasi konstruksi,lampu luar ruangan atau jalan.
b Triplex Service Drop
Aplikasi:Untuk memasok listrik dari saluran listrik ke kepala konsumen.Untuk operasi pada 600 volt atau kurang ((fase ke fase)) pada suhu konduktor maksimum 75 untuk isolasi PE atau maksimum 90 untuk isolasi XLPE .
c Quadruplex Service Drop
Aplikasi:Digunakan untuk memasok daya 3 fase, biasanya dari trafo tiang dipasang ke kepala layanan penggunaan di mana koneksi ke kabel masuk layanan dibuat.Untuk digunakan pada tegangan 600 volt atau kurang fase ke fase dan pada suhu konduktor tidak melebihi 75 untuk konduktor terisolasi PE atau 90 untuk konduktor terisolasi XLPE.
2 Konstruksi
a Konstruksi Phase Conductor:Pengantar fase adalah paduan aluminium 1350-H19 keras ditarik, dikompresi konsentris-lay-stranded.
b Konstruksi konduktor netral
Kabel tersedia dengan konduktor netral berikut:
Konduktor aluminium, dilapisi baja bertulang (ACSR), bergaris sentrik
Alloy aluminium 1350-H19 yang ditarik keras, bergaris-garis sentrik
Alloy aluminium 6201-T81, bergaris-garis bergelombang konsentris
c Bahan isolasi
Isolasi standar pada phase conductor adalah polyethylene low-density cross-linked hitam (XLPE)
Sebagai alternatif, isolasi polietilen kepadatan rendah (LDPE) linier hitam dengan suhu 75 °C tersedia atas permintaan.
| Konduktor fase |
| Luas penampang nominal |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Jumlah inti |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Akar/diameter konduktor fase |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.54 |
19/2.86 |
| Diameter sekitar konduktor kompak |
mm |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| Ketebalan nominal isolasi |
mm |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diameter inti fase |
mm |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Max DC resistensi pada 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Berat sekitar inti fase |
Kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Konduktor utusan |
| Luas penampang nominal |
Mm2 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Jumlah inti |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Akar/diameter konduktor fase |
|
7/1.35 |
7/1.7 |
7/2.14 |
7/2.54 |
7/3.0 |
19/2.16 |
19/2.52 |
19/2.82 |
| Diameter rata-rata inti utusan |
mm |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Max DC resistensi pada 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Berat sekitar inti utusan |
Kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Beban pemutus |
KN: |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Kabel lengkap |
| Diameter sekitar |
mm |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Berat sekitar |
Kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Panjang kemasan |
M/Drum |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
Produk utama: Kabel listrik 220kv dan di bawahnya, kabel berlapis karet, kabel fotovoltaik, kabel khusus fotovoltaik, kabel kontrol, kabel komputer, kabel berantai aluminium inti baja,Kabel pra-cabang, kabel tegangan rendah bebas halogen yang ramah lingkungan, kabel pertambangan batubara, isolasi fluorosilikon Kabel tahan suhu tinggi, kabel pelindung, kabel untuk peralatan listrik kapal,Kabel komposit fotoelektrik, kabel tarikan kekuatan tinggi, kabel untuk sistem fotovoltaik, kabel untuk kendaraan transportasi kereta api dengan tegangan ac 3kv dan di bawah, kabel jaringan area lokal, kabel inverter,Kabel frekuensi radio , kabel pembangkit listrik tenaga nuklir, kabel mesin pelabuhan, kabel terisolasi mineral, kabel kapal selam dan lebih dari 100 varietas
FAQ
Q1: Kapan saya bisa mendapatkan harga?
Kami biasanya mengutip dalam waktu 12 jam setelah kami menerima pertanyaan Anda. Jika Anda sangat mendesak untuk mendapatkan harga, silakan hubungi kami atau beritahu kami di email Anda sehingga kami akan mempertimbangkan prioritas pertanyaan Anda.
Q2: Bagaimana saya bisa mendapatkan sampel untuk memeriksa kualitas Anda?
Setelah konfirmasi harga, Anda dapat meminta sampel untuk memeriksa kualitas kami. Sampel gratis, tetapi biaya pengiriman harus dibayar.
Q3: Berapa lama saya bisa mendapatkan sampel?
Setelah Anda membayar biaya pengiriman dan mengirim kami file konfirmasi, sampel akan siap untuk pengiriman dalam 3-7 hari.
Sampel akan dikirim ke Anda melalui ekspres dan tiba dalam 3 ~ 5 hari.
Q4: Bagaimana dengan waktu untuk produksi massal?
Sejujurnya, itu tergantung pada jumlah pesanan dan musim Anda menempatkan pesanan. catatan terbaik kami menyimpan adalah pengiriman 10 kilometer kabel dalam seminggu. secara umum,kami sarankan Anda untuk memulai penyelidikan dua bulan sebelum tanggal Anda ingin mendapatkan produk di negara Anda.

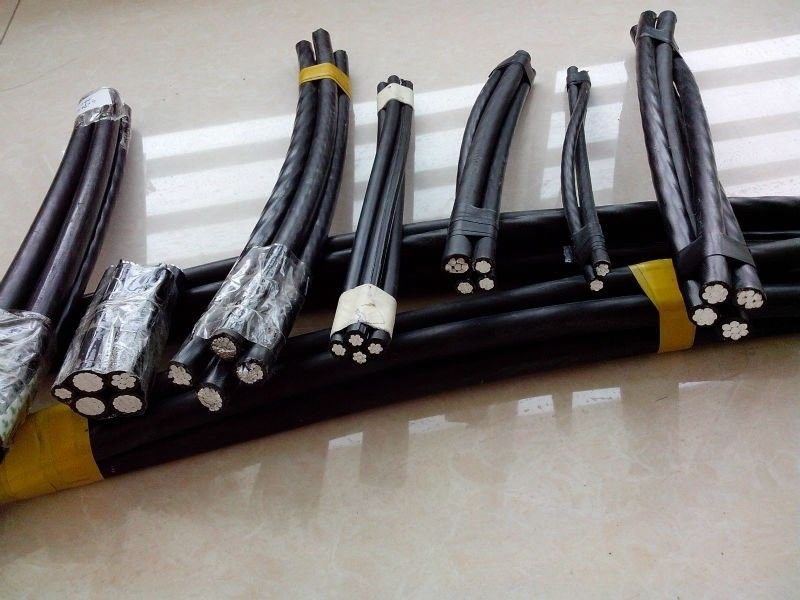

1kV Aluminium Conductor XLPE Insulation Aerial Bundle Cable adalah jenis khusus kabel distribusi daya udara yang dirancang untuk tegangan hingga 1 kilovolt (1kV).Berikut adalah fitur utama dan karakteristik kabel ini:
Konduktor Aluminium: Konduktor dalam kabel ini terbuat dari aluminium. Konduktor aluminium menawarkan keuntungan seperti konstruksi ringan, konduktivitas listrik yang baik, dan ketahanan terhadap korosi.Mereka umumnya digunakan dalam sistem distribusi listrik atas karena biaya efektif dan kesesuaian untuk transmisi jarak jauh.
XLPE Insulation: XLPE (cross-linked polyethylene) adalah bahan isolasi yang digunakan untuk konduktor.termasuk kekuatan dielektrik tinggi dan kehilangan daya rendahIni juga menawarkan ketahanan terhadap kelembaban, bahan kimia, dan radiasi UV, memastikan isolasi yang tepat dan perlindungan untuk konduktor
