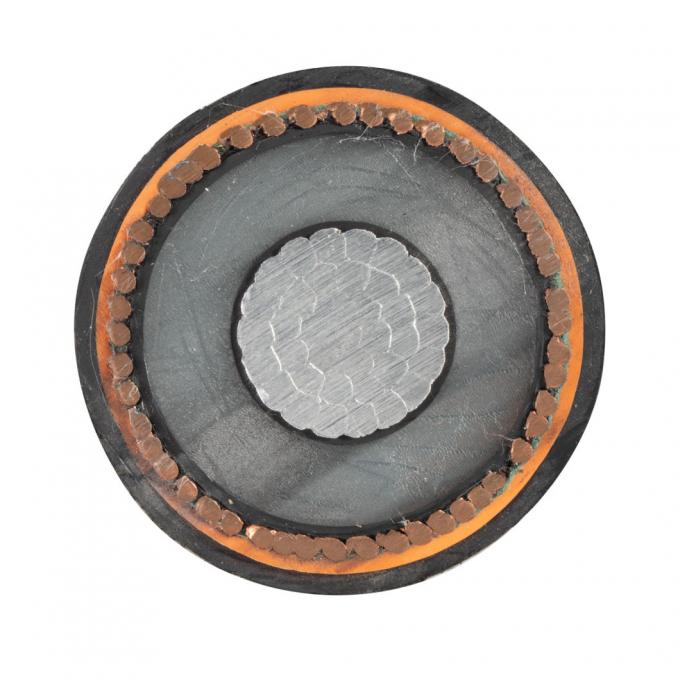

N2XSEY 11kV 22kV 33kV Tegangan Menengah Tembaga Aluminium Konduktor XLPE Terisolasi Kabel Listrik Lapis baja
1Standar Produk
Produk ini diproduksi sesuai GB/T12706.2, setara dengan IEC60502.2Atau standar BS, DIN, ICEA sesuai permintaan pelanggan.
2Aplikasi
Produk ini cocok untuk digunakan dalam jalur transmisi dan distribusi listrik dengan tegangan frekuensi daya nominal 3,6/6kv~26/35kv.
3Karakteristik operasi
- Tegangan daya-frecuensi nominal U0/U: 3.6/6kv~26/35kv.
- Max.permitted suhu operasi konduktor:90oC.
- Maks. suhu sirkuit pendek konduktor tidak boleh melebihi 2500C. (5s durasi maksimum)
- Suhu lingkungan di bawah instalasi tidak harus di bawah 00C.
- Radius lentur kabel satu inti harus tidak kurang dari 20 kali diameter kabel.
Radius lentur kabel multi-inti tidak boleh kurang dari 15 kali diameter kabel.
4Tabel tegangan, inti dan perpotongan
| Artikel |
Kategori A,B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Kategori A,B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Inti tunggal |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tiga inti |
mm2 |
25-400 |
25-400 |
35 sampai 400 |
50 sampai 400 |
50 sampai 400 |
50 sampai 400 |
Kabel dengan tegangan nominal Kategori A digunakan dalam situasi yang membutuhkan waktu yang tidak lebih dari 1 menit untuk kesalahan grounding. Untuk kabel dengan tegangan nominal Kategori B,kesalahan grounding yang biasanya berlangsung tidak lebih dari 1 jam, waktu maksimum berlangsung tidak lebih dari 8 jam, waktu kerusakan tanah tahunan berlangsung sama sekali tidak harus lebih dari 125 jam, Kategori C mencakup semua sistem mengharapkan Kategori A dan B.
5Jenis dan Nama
| Jenis |
Pengangkatan |
Aplikasi |
| YJV |
Konduktor Tembaga,XLPE terisolasi,kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan,di terowongan atau parit kabel,tidak mampu menahan kekuatan mekanik eksternal.Kabel inti tunggal tidak diizinkan diletakkan di saluran magnetik. |
| YJLV |
Konduktor aluminium,XLPE terisolasi,kabel listrik berlapis PVC |
| YJY |
Konduktor tembaga, XLPE terisolasi, kabel listrik PE berlapis |
| YJLY |
Konduktor aluminium, XLPE terisolasi, kabel listrik PE berlapis |
| YJV22 |
Konduktor Tembaga,XLPE terisolasi,tape baja lapis baja,kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan,di terowongan di parit kabel,atau langsung di tanah,dapat menahan kekuatan mekanik eksternal.Kabel inti tunggal tidak diizinkan diletakkan di saluran magnet. |
| YJLV22 |
Konduktor aluminium,XLPE terisolasi, pita baja lapis baja, kabel listrik berlapis PVC |
| YJV23 |
Konduktor tembaga,XLPE terisolasi, pita baja lapis baja, kabel listrik PE |
| YJLV23 |
Konduktor aluminium,XLPE terisolasi, pita baja lapis baja, kabel listrik yang dibalut PE |
| YJV32 |
Konduktor Tembaga,XLPE terisolasi,kabel baja lapis baja,kabel listrik PVC |
Untuk diletakkan di dalam ruangan, di parit kabel terowongan, baik atau langsung di tanah, mampu menahan kekuatan mekanik eksternal dan kekuatan tarik tertentu. |
| YJLV32 |
Konduktor aluminium,XLPE terisolasi,kabel baja lapis baja,kabel listrik berlapis PVC |
| YJV33 |
Konduktor tembaga,XLPE terisolasi,kabel listrik berlapis PE |
| YJLV33 |
Aluminium konduktor,XLPE terisolasi,baja kawat lapis baja,PE berlapis kabel listrik |

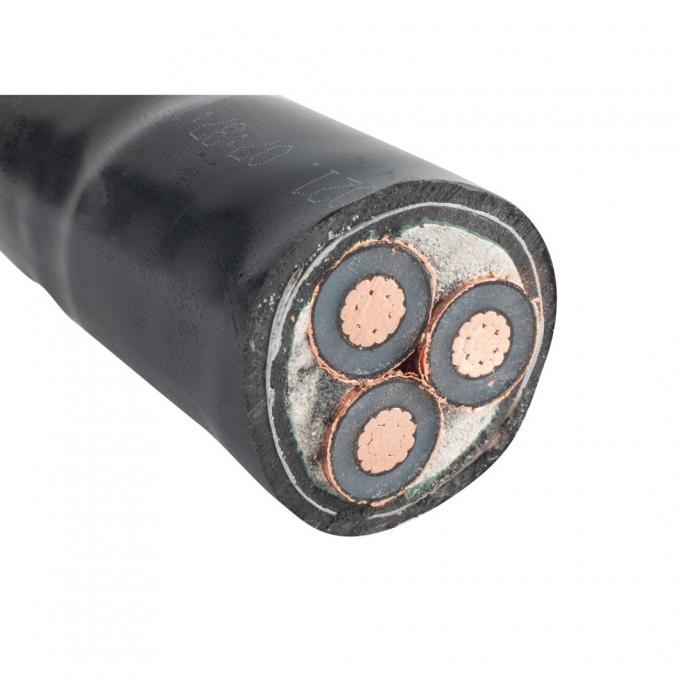

Kabel bertenaga 3 inti lapis baja dengan isolasi XLPE. Tegangan nominal 6/10 KV 6.35/11KV
Data Kabel
|
Konduktor
|
Ketebalan isolasi (mm)
|
Tape screen tembaga (kira-kira) (mm)
|
PVC
ketebalan tempat tidur (mm)
|
Diameter luar kawat lapis baja (mm)
|
Ketebalan sarung (mm)
|
Diameter luar (kira-kira) (mm)
|
Berat kabel inti tembaga (kg/km)
|
Berat kabel inti aluminium (kg/km)
|
|
Luas penampang (mm2)
|
Struktur
|
Diameter luar (mm)
|
|
25
|
Bulat kompak
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Bulat kompak
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Bulat kompak
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Bulat kompak
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Bulat kompak
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Bulat kompak
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Bulat kompak
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Bulat kompak
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Bulat kompak
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Bulat kompak
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Bulat kompak
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Bulat kompak
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
------ Fitur kami --------
- Peralatan impor dengan tim teknis berpengalaman
Perusahaan memiliki tiga pabrik dan memiliki 3048 karyawan yang memiliki 206 insinyur.Troster Jerman dan Maillefer Finlandia 500KV VCV jalur, mesin stranding dari Pourtier Perancis, SKET Jerman, Caballe Spanyol, 220KV dan 35KV lini produksi ditambah SIKORA X - RAY 8000 on-line eksentrisitas unit pengukuran dari Jerman
- Sistem sertifikasi lengkap
Qifan Cable telah mendapatkan ISO 9001, ISO 14001, OHSAS 18001. pabrik lulus TUV, VDE, UL, CE, SAA, BS dll sertifikat.
- Sistem produksi yang sempurna
Produk Qifan Cable mencakup kabel listrik LV, kabel listrik MV, kabel listrik HV&EHV, kabel ABC, kabel ACSR/AAC/AAAC/ACAR/OPGW, kabel kapal selam, kabel kontrol, kabel instrumentasi, kabel bangunan,Kabel karet fleksibel, kabel tahan api, kabel terbarukan, kabel surya, kabel industri, kabel LAN, kabel koaksial dll.
- Sistem layanan penjualan yang sempurna
Qifan Cable dapat menawarkan layanan OEM / ODM, Berbagai produk, Tim insinyur penjualan ekspor yang terampil, Harga yang wajar, Kualitas yang andal, Layanan yang ramah.
Jenis Kabel:
N2xsery: Ini adalah jenis kabel listrik yang sesuai dengan standar Eropa HD 620."e" di N2xsery menunjukkan bahwa ia telah meningkatkan ketahanan terhadap penyebaran api.
N2xsey: Mirip dengan N2xsery, N2xsey adalah jenis kabel listrik lain yang memenuhi standar Eropa HD 620.tidak memiliki ketahanan penyebaran api yang ditingkatkan dari N2xsery.
Nomor tegangan:
Kabel ini tersedia dalam berbagai tegangan, termasuk 11kV, 22kV, dan 33kV. Tingkat ini menunjukkan tegangan maksimum di mana kabel dapat beroperasi dengan aman.
XLPE (cross-linked polyethylene) kabel terisolasi mengacu pada kabel listrik yang memiliki konduktor terisolasi dengan bahan XLPE.XLPE adalah polimer termosetting yang dikenal karena sifat listriknya yang sangat baik, menjadikannya pilihan populer untuk berbagai aplikasi di industri transmisi dan distribusi listrik.
Bahan Isolasi: XLPE adalah jenis polietilen yang secara kimia terikat silang. Proses terikat silang ini meningkatkan sifat termal dan mekanis dari isolasi,membuatnya lebih kuat dan tahan lama dibandingkan dengan bahan yang tidak terikat silang.
Kinerja Listrik: Isolasi XLPE menawarkan kekuatan dielektrik yang tinggi, kerugian dielektrik yang rendah, dan ketahanan isolasi yang sangat baik.Hal ini memungkinkan untuk transmisi daya yang efisien sambil meminimalkan kerugian energi.
Sifat termal: Isolasi XLPE dapat menahan suhu operasi yang lebih tinggi daripada isolasi PVC (polyvinyl chloride) tradisional.Hal ini membuat kabel XLPE cocok untuk aplikasi yang membutuhkan suhu tinggi.
Ketahanan Lingkungan: Isolasi XLPE memberikan ketahanan yang baik terhadap kelembaban, bahan kimia, dan tekanan lingkungan, seperti radiasi UV.Hal ini membuat kabel XLPE cocok untuk instalasi indoor dan outdoor.
