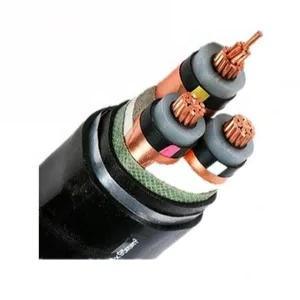

N2XSEY 11kV 22kV 33kV Tegangan Menengah Tembaga Aluminium Konduktor XLPE Terisolasi Kabel Listrik Lapis baja
1Standar Produk
Produk ini diproduksi sesuai GB/T12706.2, setara dengan IEC60502.2Atau standar BS, DIN, ICEA sesuai permintaan pelanggan.
2Aplikasi
Produk ini cocok untuk digunakan dalam jalur transmisi dan distribusi listrik dengan tegangan frekuensi daya nominal 3,6/6kv~26/35kv.
3Karakteristik operasi
- Tegangan daya-frecuensi nominal U0/U: 3.6/6kv~26/35kv.
- Max.permitted suhu operasi konduktor:90oC.
- Maks. suhu sirkuit pendek konduktor tidak boleh melebihi 2500C. (5s durasi maksimum)
- Suhu lingkungan di bawah instalasi tidak harus di bawah 00C.
- Radius lentur kabel satu inti harus tidak kurang dari 20 kali diameter kabel.
Radius lentur kabel multi-inti tidak boleh kurang dari 15 kali diameter kabel.
4Tabel tegangan, inti dan perpotongan
| Artikel |
Kategori A,B |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Kategori A,B |
6/6kV |
8.7/10kV |
12/15kV |
18/20kV |
- |
26/35kV |
| Inti tunggal |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Tiga inti |
mm2 |
25-400 |
25-400 |
35 sampai 400 |
50 sampai 400 |
50 sampai 400 |
50 sampai 400 |
Kabel dengan tegangan nominal Kategori A digunakan dalam situasi yang membutuhkan waktu yang tidak lebih dari 1 menit untuk kesalahan grounding. Untuk kabel dengan tegangan nominal Kategori B,kesalahan grounding yang biasanya berlangsung tidak lebih dari 1 jam, waktu maksimum berlangsung tidak lebih dari 8 jam, waktu kerusakan tanah tahunan berlangsung sama sekali tidak harus lebih dari 125 jam, Kategori C mencakup semua sistem mengharapkan Kategori A dan B.
5Jenis dan Nama
| Jenis |
Pengangkatan |
Aplikasi |
| YJV |
Konduktor Tembaga,XLPE terisolasi,kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan,di terowongan atau parit kabel,tidak mampu menahan kekuatan mekanik eksternal.Kabel inti tunggal tidak diizinkan diletakkan di saluran magnetik. |
| YJLV |
Konduktor aluminium,XLPE terisolasi,kabel listrik berlapis PVC |
| YJY |
Konduktor tembaga, XLPE terisolasi, kabel listrik PE berlapis |
| YJLY |
Konduktor aluminium, XLPE terisolasi, kabel listrik PE berlapis |
| YJV22 |
Konduktor Tembaga,XLPE terisolasi,tape baja lapis baja,kabel listrik berlapis PVC |
Untuk diletakkan di dalam ruangan,di terowongan di parit kabel,atau langsung di tanah,dapat menahan kekuatan mekanik eksternal.Kabel inti tunggal tidak diizinkan diletakkan di saluran magnet. |
| YJLV22 |
Konduktor aluminium,XLPE terisolasi, pita baja lapis baja, kabel listrik berlapis PVC |
| YJV23 |
Konduktor tembaga,XLPE terisolasi, pita baja lapis baja, kabel listrik PE |
| YJLV23 |
Konduktor aluminium,XLPE terisolasi, pita baja lapis baja, kabel listrik yang dibalut PE |
| YJV32 |
Konduktor Tembaga,XLPE terisolasi,kabel baja lapis baja,kabel listrik PVC |
Untuk diletakkan di dalam ruangan, di parit kabel terowongan, baik atau langsung di tanah, mampu menahan kekuatan mekanik eksternal dan kekuatan tarik tertentu. |
| YJLV32 |
Konduktor aluminium,XLPE terisolasi,kabel baja lapis baja,kabel listrik berlapis PVC |
| YJV33 |
Konduktor tembaga,XLPE terisolasi,kabel listrik berlapis PE |
| YJLV33 |
Aluminium konduktor,XLPE terisolasi,baja kawat lapis baja,PE berlapis kabel listrik |

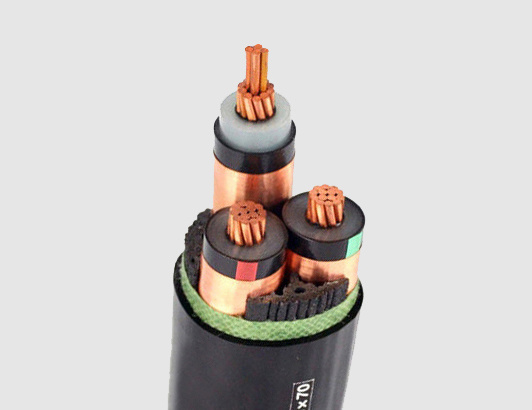

Kabel bertenaga 3 inti lapis baja dengan isolasi XLPE. Tegangan nominal 6/10 KV 6.35/11KV
Data Kabel
|
Konduktor
|
Ketebalan isolasi (mm)
|
Tape screen tembaga (kira-kira) (mm)
|
PVC
ketebalan tempat tidur (mm)
|
Diameter luar kawat lapis baja (mm)
|
Ketebalan sarung (mm)
|
Diameter luar (kira-kira) (mm)
|
Berat kabel inti tembaga (kg/km)
|
Berat kabel inti aluminium (kg/km)
|
|
Luas penampang (mm2)
|
Struktur
|
Diameter luar (mm)
|
|
25
|
Bulat kompak
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Bulat kompak
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Bulat kompak
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Bulat kompak
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Bulat kompak
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Bulat kompak
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Bulat kompak
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Bulat kompak
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Bulat kompak
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Bulat kompak
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Bulat kompak
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Bulat kompak
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
