Overhead AAC AAAC ACSR XLPE Isolasi 15kv 25kv 35kv HDPE Sheath Aerial Tree Wire
Bahan konduktor dapat AAC AAAC ACSR dll.

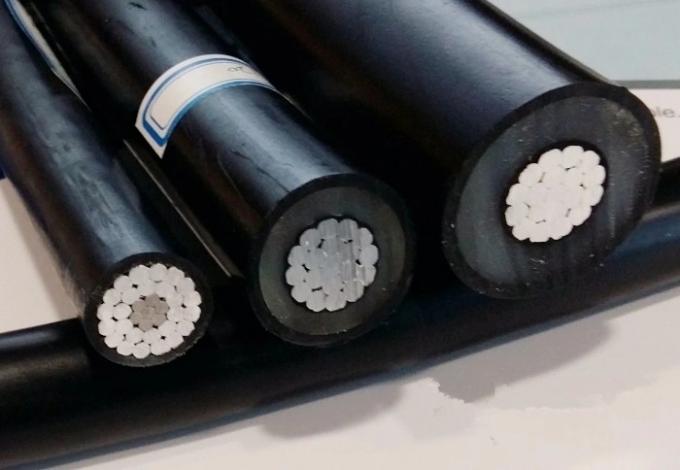

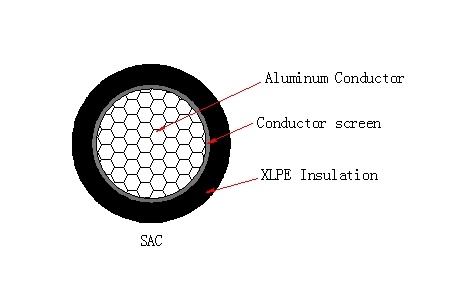

XLPE kabel tertutup terdiri dari konduktor bulat kompak, terdiri dari untaian aluminium, diblokir atau tidak, dengan
berwarna hitam atau abu-abu yang dilapisi polietilen terikat silang (XLPE).
Kabel aluminium XLPE tertutup- 25Kelas Tegangan kV terdiri dari konduktor bulat kompak, yang terdiri dari aluminium
Strand minum, diblokir atau tidak, dan dengan polyethylene silang (XLPE) yang dilapisi warna hitam atau abu-abu, dengan khusus
karakteristik untuk tahan terhadap penelusuran listrik dan sinar UV.
Karena XLPE adalah bahan termos, ia memungkinkan operasi hingga 90 °C secara terus menerus yang berarti kapasitas yang lebih tinggi bila dibandingkan dengan
dengan bahan termoplastik.
Aplikasi utama untuk kabel aluminium tertutup adalah pada kompak overhead, distribusi daya primer, tegangan menengah
jaringan yang terletak di daerah perkotaan dan hutan. adalah pilihan teknis dan ekonomi yang sangat baik untuk perusahaan
- Tidak di seluruh dunia, karena mereka memiliki keuntungan seperti rendah biaya pembuatan dan kemudahan pemasangan.
| Potongan silang |
Jumlah kabel |
Diagram konduktor. |
Diameter keseluruhan |
Beban pemecahan minimum |
Berat sekitar |
Maks. resistensi DC di 20°C |
Ampasitas 90°C |
| [mm2] |
|
[mm] |
[mm] |
[kgf] |
[kg/km] |
[Ohm/km] |
[A] |
| 35 |
7 |
7.1 |
15.7 |
464 |
235 |
0.868 |
186 |
| 50 |
7 |
8.2 |
16.8 |
663 |
305 |
0.641 |
224 |
| 70 |
19 |
9.7 |
18.3 |
928 |
370 |
0.443 |
280 |
| 95 |
19 |
11.5 |
20.1 |
1259 |
460 |
0.32 |
343 |
| 120 |
19 |
12.9 |
21.5 |
1591 |
560 |
0.253 |
397 |
| 150 |
19 |
14.2 |
22.8 |
1988 |
650 |
0.206 |
450 |
| 185 |
37 |
16.2 |
24.8 |
2452 |
770 |
0.164 |
519 |
| 240 |
37 |
18.4 |
27 |
3182 |
960 |
0.125 |
617 |
| 300 |
37 |
20.7 |
29.3 |
3977 |
1155 |
0.1 |
712 |
Spesifikasi teknis:
| Kabel spacer udara 20 kv |
| Bagian silang |
Konstruksi Konduktor |
Konduktor Dia. |
Ketebalan |
Kira-kira. |
Resistensi Elektis |
Kekuatan pemutus |
Kapasitas aliran udara pada 20oC |
Berat konduktor |
| Semi konduktor |
Isolasi |
Jaket |
| Mm.2 |
Nxmm |
mm |
mm |
mm |
mm |
mm |
Ω/km |
N |
A |
Kg/km |
| 70 |
12x2.77 |
10 |
0.4 |
3.2 |
3.2 |
23.5 |
0.443 |
10.420 |
229 |
509 |
| 120 |
15 x 3.30 |
13.2 |
0.4 |
3.2 |
3.2 |
26.7 |
0.253 |
18.518 |
321 |
729 |
| 150 |
15 x 3.66 |
14.8 |
0.4 |
3.2 |
3.2 |
28.4 |
0.206 |
22.457 |
371 |
826 |
| 185 |
30 x 2.88 |
16.2 |
0.4 |
3.2 |
3.2 |
29.7 |
0.164 |
28.974 |
429 |
959 |
| Kabel spacer udara 33 kv |
| 70 |
12x2.77 |
10 |
0.4 |
4.5 |
3.2 |
26.0 |
0.443 |
10.420 |
227 |
630 |
| 120 |
15 x 3.30 |
13.2 |
0.4 |
4.5 |
3.2 |
29.3 |
0.253 |
18.518 |
318 |
850 |
| 150 |
15 x 3.66 |
14.8 |
0.4 |
4.5 |
3.2 |
30.8 |
0.206 |
22.457 |
367 |
960 |
| 185 |
30 x 2.88 |
16.2 |
0.4 |
4.5 |
3.2 |
32.2 |
0.164 |
28.974 |
425 |
1100 |
------ Fitur kami --------
- Peralatan impor dengan tim teknis berpengalaman

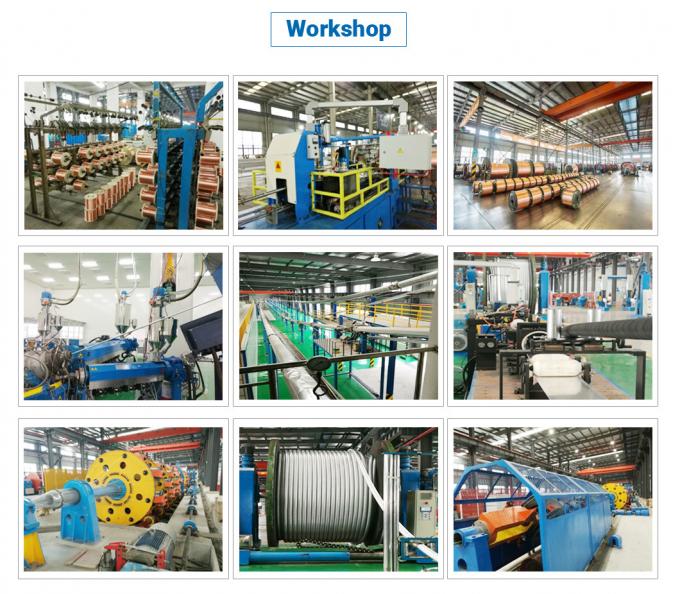

Perusahaan memiliki tiga pabrik dan memiliki 3048 karyawan yang memiliki 206 insinyur.Troster Jerman dan Maillefer Finlandia 500KV VCV jalur, mesin stranding dari Pourtier Perancis, SKET Jerman, Caballe Spanyol, 220KV dan 35KV lini produksi ditambah SIKORA X - RAY 8000 on-line eksentrisitas unit pengukuran dari Jerman
- Sistem sertifikasi lengkap
Qifan Cable telah mendapatkan ISO 9001, ISO 14001, OHSAS 18001. pabrik lulus TUV, VDE, UL, CE, SAA, BS dll sertifikat.
- Sistem produksi yang sempurna

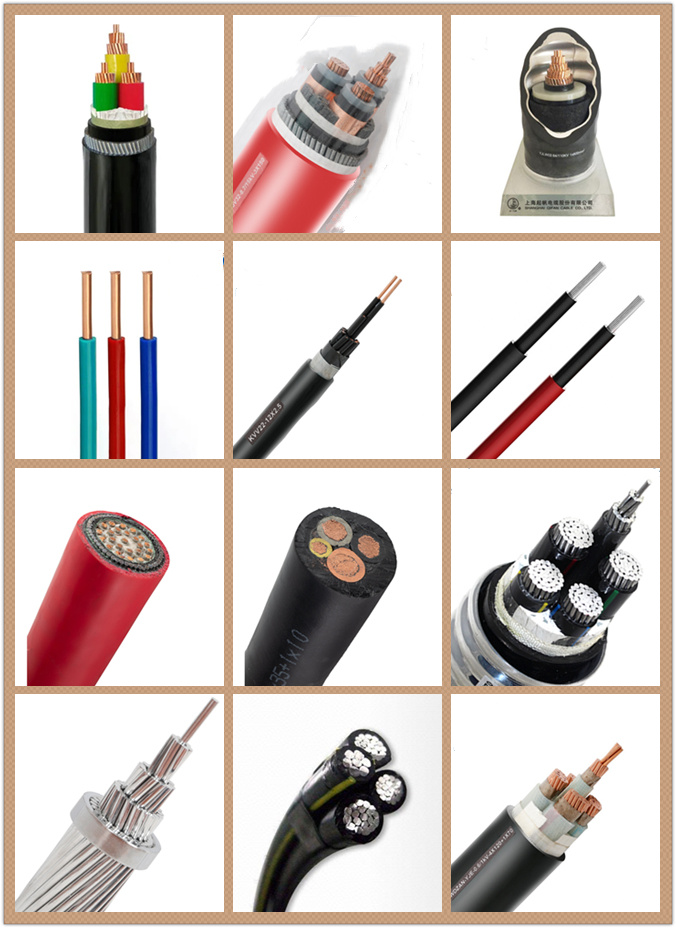

Produk Qifan Cable mencakup kabel listrik LV, kabel listrik MV, kabel listrik HV&EHV, kabel ABC, kabel ACSR/AAC/AAAC/ACAR/OPGW, kabel kapal selam, kabel kontrol, kabel instrumentasi, kabel bangunan,Kabel karet fleksibel, kabel tahan api, kabel terbarukan, kabel surya, kabel industri, kabel LAN, kabel koaksial dll.
