3.6/6(7.2) kV CU/XLPE/CTS/PVC Kabel tak bertulang tiga inti
Aplikasi:
Untuk digunakan untuk distribusi listrik dalam tegangan menengah, sebagai pengumpan trafo di substasiun.di daerah kering atau basah.
Konstruksi:
1.Konduktor - Tembaga kompak kelas 2 yang dipanaskan
2.Layar konduktor - Semi-konduktif senyawa
3.Isolasi - Polyethylene terikat silang (XLPE)
4.Layar isolasi - Semi-konduktif senyawa
5.Screen logam - Pita tembaga biasa yang dipanaskan
6.Filler - Bahan non-higroskopik
7.Pita pengikat - Pita bahan non-higroskopik
8.Lapisan luar - senyawa polivinil klorida (PVC)
Potongan silang:
3 inti; 16 ~ 400mm2
Karakteristik suhu:
Suhu operasi konduktor: -15oC~ 90oC
Min. suhu kondisi penempatan: 0oC
Suhu operasi darurat konduktor: 105oC
Suhu operasi sirkuit pendek konduktor (5 s): 250oC
Karakteristik listrik:
Tegangan nominal: 3,6/6 ((7,2) kV
Tes tegangan tinggi AC: 2,5U0selama 30 menit
Pengeluaran parsial pada 1,73 U0: 5PC atau lebih baik
Warna:
Identifikasi inti: Pita warna merah, kuning, biru di sepanjang inti fase atau sesuai permintaan pelanggan
Lapisan luar: Hitam atau sesuai dengan kebutuhan pelanggan
Standar:
Desain kabel: IEC 60502-2
Konduktor: IEC 60228
3.6/6(7.2) kV,3.6/6.6(7.2) kV,Tiga Inti,Al atau Cu/XLPE/CTS/STA/PVC Armored Power Cable
No.X Bagian lintas nominal konduktor |
Diameter nominal konduktor |
Ketebalan nominal isolasi |
Ketebalan nominal dari layar pita tembaga |
Ketebalan nominal lapisan dalam |
Ketebalan Nominal Pemasangan Pita Baja |
Ketebalan nominal lapisan PVC |
Diameter keseluruhan |
Berat sekitar. |
Al Konduktor |
Cu konduktor |
No. X mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
kg/m |
3 x 25 |
6.0 |
2.5 |
0.1 |
1.2 |
0.2 |
1.9 |
37.9 |
1.87 |
2.32 |
3 x 35 |
6.9 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
41.5 |
2.10 |
2.73 |
3 x50 |
8.2 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
44.3 |
2.37 |
3.22 |
3 x 70 |
9.7 |
2.5 |
0.1 |
1.4 |
0.5 |
2.1 |
47.9 |
2.77 |
4.00 |
3 x 95 |
11.3 |
2.5 |
0.1 |
1.4 |
0.5 |
2.2 |
51.6 |
3.21 |
4.91 |
3 x 120 |
12.8 |
2.5 |
0.1 |
1.5 |
0.5 |
2.4 |
55.4 |
3.69 |
5.84 |
3 x 150 |
14.2 |
2.5 |
0.1 |
1.5 |
0.5 |
2.5 |
58.6 |
4.15 |
6.85 |
3 x 185 |
15.9 |
2.5 |
0.1 |
1.5 |
0.5 |
2.6 |
62.5 |
4.73 |
8.11 |
3 x 240 |
18.3 |
2.6 |
0.1 |
1.6 |
0.5 |
2.7 |
68.5 |
5.62 |
10.05 |
3 x 300 |
20.4 |
2.8 |
0.1 |
1.7 |
0.5 |
2.9 |
74.5 |
6.55 |
12.11 |
3 x 400 |
23.2 |
3.0 |
0.1 |
1.9 |
0.8 |
3.2 |
83.6 |
8.78 |
15.86 |
3 x 500 |
26.4 |
3.2 |
0.1 |
2.1 |
0.8 |
3.4 |
93.0 |
10.52 |
18.85 |
------ Fitur kami --------
- Peralatan impor dengan tim teknis berpengalaman

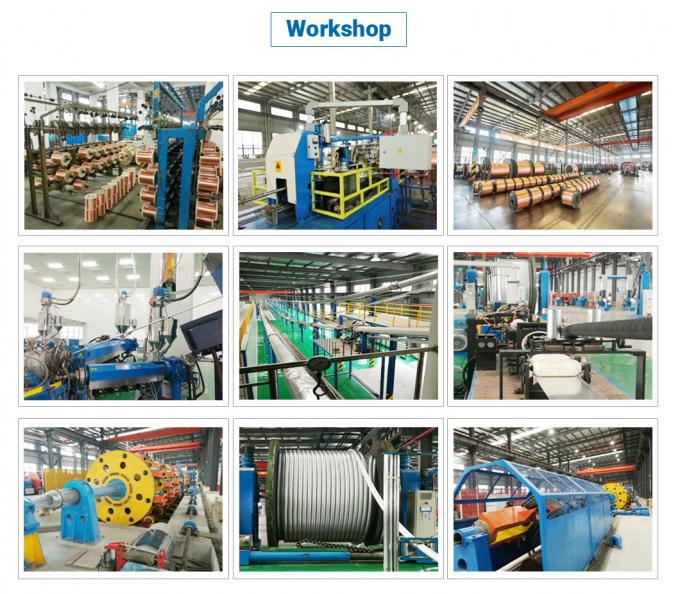

Perusahaan memiliki tiga pabrik dan memiliki 3048 karyawan yang memiliki 206 insinyur.Troster Jerman dan Maillefer Finlandia 500KV VCV jalur, mesin stranding dari Pourtier Perancis, SKET Jerman, Caballe Spanyol, 220KV dan 35KV lini produksi ditambah SIKORA X - RAY 8000 on-line eksentrisitas unit pengukuran dari Jerman
- Sistem sertifikasi lengkap
Qifan Cable telah mendapatkan ISO 9001, ISO 14001, OHSAS 18001. pabrik lulus TUV, VDE, UL, CE, SAA, BS dll sertifikat.
- Sistem produksi yang sempurna
Produk Qifan Cable mencakup kabel listrik LV, kabel listrik MV, kabel listrik HV&EHV, kabel ABC, kabel ACSR/AAC/AAAC/ACAR/OPGW, kabel kapal selam, kabel kontrol, kabel instrumentasi, kabel bangunan,Kabel karet fleksibel, kabel tahan api, kabel terbarukan, kabel surya, kabel industri, kabel LAN, kabel koaksial dll.
- Sistem layanan penjualan yang sempurna
Qifan Cable dapat menawarkan layanan OEM / ODM, Berbagai produk, Tim insinyur penjualan ekspor yang terampil, Harga yang wajar, Kualitas yang andal, Layanan yang ramah..

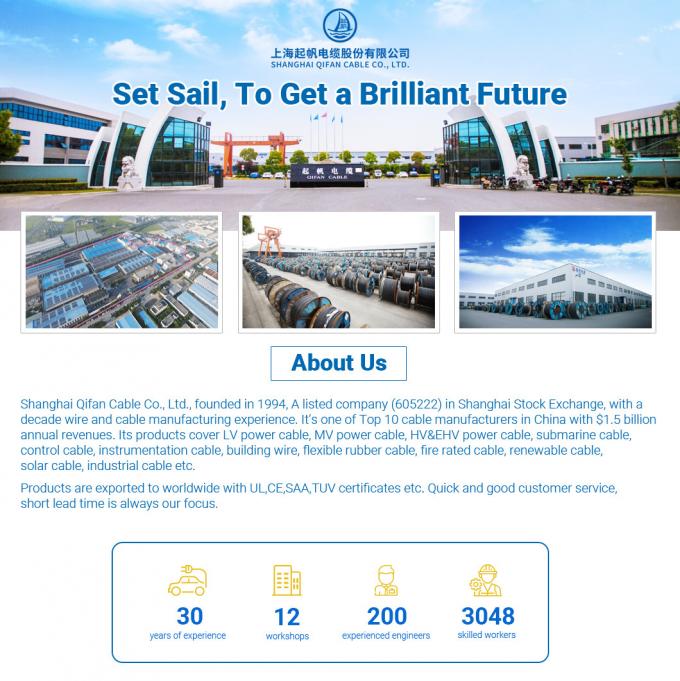

Fang Yu (Shanghai) Automation Technology Co., Ltd. juga diekspor ke lebih dari 50 negara dan wilayah seperti Australia, Jerman, Amerika Serikat, Filipina, Mongolia, Singapura, Yaman,dan Uni Emirat ArabPada tahun 2021, Qifan Cable berada di antara 20 perusahaan paling kompetitif di industri kawat dan kabel China dan 100 perusahaan Shanghai teratas.
Produk Fang Yu (Shanghai) telah lulus sertifikasi wajib China (CCC), sertifikasi tanda keamanan produk tambang batubara, sertifikasi China Classification Society, sertifikasi Telus,Sertifikasi TUV Jerman, sertifikasi CE Uni Eropa, dan sertifikasi UL Amerika Serikat.
Tim Fang Yu memiliki tim penjualan dan teknis profesional dengan pengalaman bertahun-tahun dalam kabel.
